Bratex Snap Lock® drážkovaná krytina falcovaná

Bratex Snap Lock® drážka se západkou

snap

Dostupné materiálové třídy střešních krytin

Materiály v našem sortimentu jsou zařazeny do čtyř kategorií výrobků

VÝHODY ZAKLAPÁVACÍCH FALCOVANÝCH PÁSŮ

01

Oboustranný začátek

Každá tabule má dvoustranný začátek s délkou 30 mm. Jeden z výčnělků plechu podle způsobu kladení tabule je přizpůsoben nadokapnímu pásu F21.

02

Zaoblené rohy

Bezpečný výrobek, nepostradatelný prvek pro příjemnou práci na stavbě a další použití. Všechny rohy tabulí jsou uřezané a tím pádem i zaoblené, tím se podstatně zmenšuje nebezpečí poranění a poškození jiných plechových částí střechy.

03

Prolisová úprava

Nabízíme až čtyři druhy úpravy povrchu mezi drážkami: klasická hladká standard, zřetelná mikrovlna, segmentová se vzhledem trapézu a výjímečnou jemnou semi-vlnu.

04

Použití fólie

Dva alternativní druhy fólie, tj. zvukotěsná SOUNDCONTROL anebo antikondenzační DRIPSTOP to jsou možnosti řešení na spodní straně tabule. Jsou dostupné pro každý druh povrchu, profesionálně nalepené 15 cm od kraje oboustranného začátku tabule.

05

Dostatečně vysoká drážka

Krycí výška drážky činí až 30 mm, počítáno od nejvyšší úrovně povrchu tabule. Výrobek se vyznačuje skvělou střešní formou a tímto se zřetelně liší od výrobků s nižší výškou profilu.

06

Systém kontroly pnutí

Výroba Snap Lock podléhá komplexní kontrole pnutí materiálu. Díky tomu se nám daří udržet plochý profil po konečné montáži střechy a tím eliminujeme riziko zvlnění plochy. Jde o jeden z klíčových prvků rovnosti profilu.

07

Jedinečná estetika

Panely mají na každé straně továrně integrovanou západku Bratex Seam-Lock®, která uzavírá otvor pro drážku přiložení tabule. S každým balíkem plechu dodáváme zdarma nářadí ke správnému uzamčení drážky.

08

Pokročilá montážní lišta

Ukrytá montážní lišta byla navržena tak, aby byla zohledněna technická rozpínavost tabulí z hliníku s délkou dosahující dokonce i 12 m. Vyznačuje se největšími otvory pro vruty - 25 mm.

09

Tloušťka plechu 0,6 mm

Produkt je dostupný ve standardním provedení – materiálem SSAB Ceramic Matt® s tloušťkou 0,6 mm. Tabule se vyznačují neobyčejnou tuhostí a to i během přenášení jakož i během použití na ploše.

JEDINEČNÁ ESTETIKA

JEDINEČNÁ ESTETIKA

OBOUSTRANNÝ ZAČÁTEK

OBOUSTRANNÝ ZAČÁTEK

POKROČILÁ MONTÁŽNÍ LIŠTA

POKROČILÁ MONTÁŽNÍ LIŠTA

POKROČILÁ MONTÁŽNÍ LIŠTA

ZAOBLENÉ ROHY

Možnosti provedení výrobku

STANDARD

Standard

SEMI-VLNA

Semivlna

MIKRO-VLNA

Mikro-vlna

SEGMENTOVÁ

Segmentová

Tabule stojaté drážky se západkou Bratex Snap Lock® mohou být na přání dovybaveny hlukotěsnou fólii SOUNDCONTROL s hmotností 200 g/m2, která redukuje zvuk deště narážejícího do plechu o 6 dB anebo protikondenzační fólii DRIPSTOP s hmotností 95 g/m2,která zmenšuje kondenzaci vodní páry.

SOUNDCONTROL

Podšívku aplikujeme během výrobního procesu , automaticky je lepena na spodní část tabule mezi bočními sklony – inovačně ve vzdálenosti 15 cm od kraje továrního obybu a na každém druhu povrchu!

Udělali jsme maximum, aby moderní technologie stojaté drážky se západkou Bratex Snap Lock® byla zbavena jevu zvlnění povrchu.

Při volbě hladkého povrchu mezi drážkami je nutné správně připravit montážní plochu, aby byl dosáhnut ideální závěrečný estetický efekt. Z toho důvodu je doporučena montáž celoplošného bednění se separační vrstvou pod hliník, použití latí s maximální roztečí 15 cm je přípustné pouze pro ocel (jako efekt přetlaku pod tabulemi by mohlo během větrných dnů dojít ke zvlnění).

Technické informace

Materiálpodle tříd výrobků v další části katalogu
Tloušťka plechu
/na barvu
ocel 0,5 mm
ocel 0,6 mm – doporučujeme
hliník 0,6 mm
Celková šířka524 mm
Krycí šířka484 mm
Rozsah délky0,5-12 bm
Výška profilu30 mm
Min. sklon střechy
Hmotnost ocel 0,5 mm2,25 kg/bm
Hmotnost ocel 0,6 mm2,75 kg/bm
Hmotnost hliník 0,6 mm1 kg/bm
Tovární provedení tabulepo 30 mm na stranu, v ceně výrobku
Dekielek Bratex řešení, Seam-Lock® k uzamčení drážkydvoustranné, v ceně výrobku

Panely SnapLock lze objednat také z oceli SSAB o tloušťce 0,6 mm, s povrchovou úpravou Bratex Ceramic Matt®, ochrannou vrstvou zinku 350 g/m2 a neomezenou zárukou na materiál. To vše garantuje nejvyšší trvanlivost výrobku a spokojenost na desítky let.

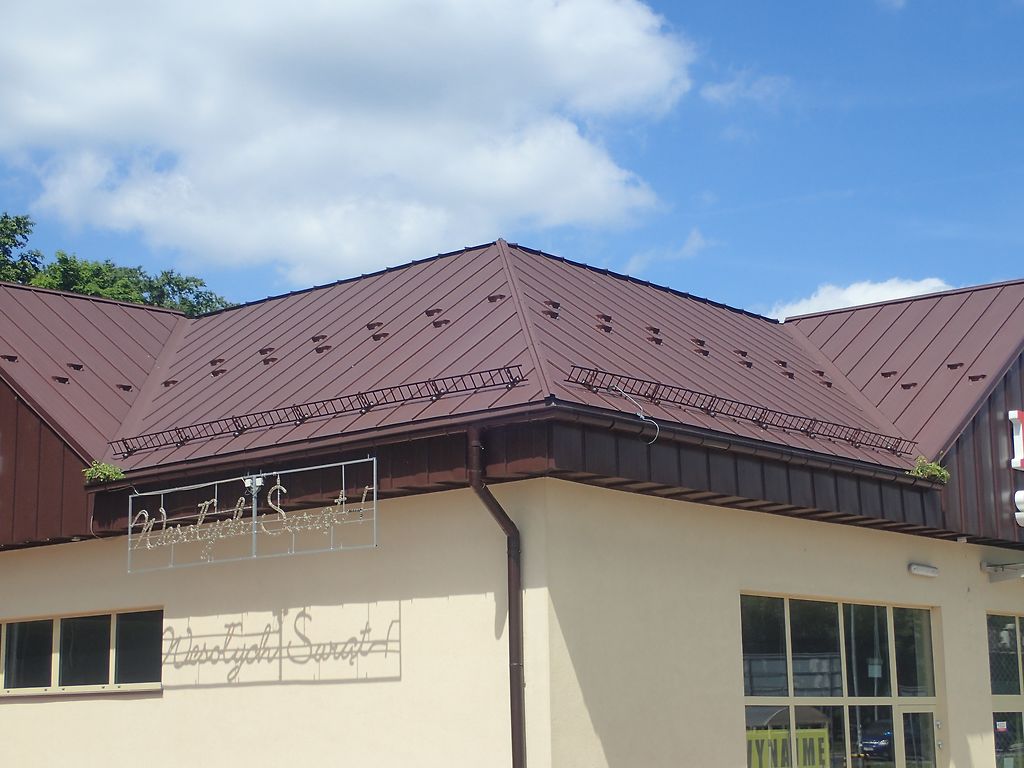

Galerie
